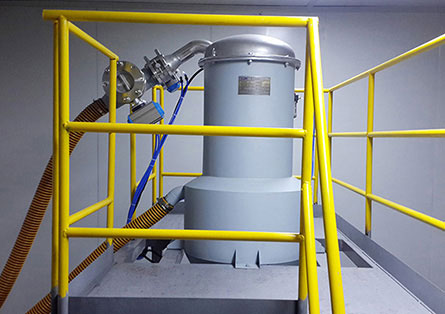

負壓輸送系統
生產能力：	10~100 噸/天
應用領域：PVC粉、納米碳酸碼、三元材料，磷酸鐵鋰、面粉、維生素A粉末、奶粉，炭黑、鋁粉、橡膠添加劑、石墨、鐵粉、催化劑、碳酸鈣、燒堿、稀土料等。
簡介：負壓真空輸送是利用低于1kg的氣體壓力，采用負壓的方式，使用較高的空氣速度來吸送物料，使其通過整條輸送線，輸送過程不破壞粉體生產的結構形式，對晶體材料、易碎材料特別適應，生產過程可以極大的提高粉體產品的質量和生產效率，還可以改善生產環境，降低生產成本，特別適合多點對一點輸送。

技術參數

工作原理

產品優勢

設備型號	輸送高度	輸送距離	輸送能力（T/h）	功率（Kw）	管道直徑	設備重量（T/Kg）
MZKSS-1	>10	>30	0.5~1	7.5	Ø76	1T
MZKSS-2	>10	>30	1~2	15	Ø89	1.5T
MZKSS-5	>10	>30	2~5	22	Ø102	2T
MZKSS-10	>10	>30	5~10	37	Ø133	3T
MZKJ-1	<5	<10	0.5~1	30	Ø63	200Kg
MZKJ-2	<5	<10	1~2	30	Ø76	300Kg
MZKJ-5	<5	<10	2~5	45	Ø89	500Kg

注：如果輸送物料密度大于1T/m³或物料有粘度或超微粉時請與我公司技術人員聯系！

負壓稀相氣力輸送系統采用負壓羅茨泵作為動力源，管道輸送壓力量低真空狀態，管道風速約10-35/秒，物料在管道里呈霧狀。
在該系統的開始端約有10m/s的加速度，在末端可達30m/s的高速，因此氣流速度較高。
輸送管線初端壓力與大氣壓基本接近，而末端則一般在-0.01-0.06mpa之間。
負壓稀相氣力輸送系統啟動時，存放容積內的物料經回轉鎖氣供料閥的定量供給，在管路內與羅茨真空泵產生的負壓氣流相混合后得到加速，固氣二相流在輸送管內用成較穩定的流態并被提升至遠處的一體式過濾分離器中，氣流與物料的混合體在進入到旋風分離器壁后被強制改變運行軌跡，由于固體物料的密度比氣體的密度大得多，因而產生了很高的高心力，使得物料在進入筒壁后失去了直線運動的速度，在重力作用下落入旋風分離器的錐體部，再通過錐體部的回轉鎖氣卸料閥因均勻給料至下游的生產設備，負壓稀相系統的動力源采用羅茨真空泵，氣體可以為過濾后的大氣或經過干燥凈化處理的氣體。
上述物料的傳輸均為全密閉輸送方式.

密閉輸送, 節能；
無粉塵泄漏、無交叉污染；
有效解決粉體顆粒的分層現象；
控制簡單，操作簡便；運行費用、維護費用低；
模塊化設計，無死角安裝、清洗快捷方便；
能有效排除物料傳輸過程中產生的靜電；
采用SUS304或SUS316L制造；符合GMP標準；
采用了曲面密封的方式，有效降低了物料泄漏的可能性；
采用S型曲面翻邊，可以迅速的進行安裝拆卸和清洗；
鈦金屬燒結過濾器；
耐磨損，不易堵塞，使用壽命長，可以有效消除物料靜電；
